Coaxial Cables

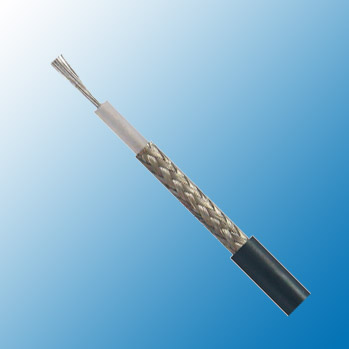

 0.81 mm Mini-Coax

Construction

Inner conductor

Silver plated copper

7 x 0.05 mm

Dielectric

PFA

Φ0.40 mm

Outer conductor

Silver plated copper

0.05 mm

Shield coverage

95%

Sheath

PFA

Φ0.81 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

96 pF/m

Velocity of propagation

70%

Insulation resistance

Mohm.Km

Inner conductor resistance

Ohm/Km

Outer conductor resistance

Ohm/Km

Operating temperature range

-55°C - +180 °C

Test insulation voltage

1000V

Attenuation

Frequency (MHz)

Attenuation (dB/100 m)

Max. Attenuation(dB/100ft)

1000 320 97.5

2000

400

121.9

3000

580

176.8

4000

650

198.1

5000

740

225.6

6000

940

286.5
