Coaxial Cables

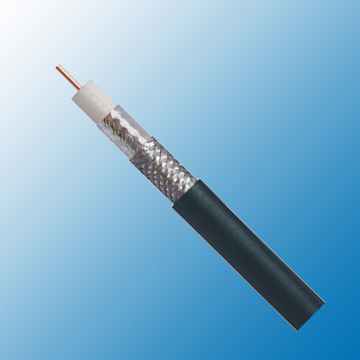

RG 6

Construction

Inner conductor

Copper clad steel (CCS)

Φ1.02 mm

Dielectric

Foam PE

Φ4.57 ± 0.20 mm

Tape shield(shield 1)

Bonded Aluminium/Polyester

Shield coverage

100%

Outer conductor(shield 2)

Aluminium

96 x 0.12 mm

Shield coverage

82%

Sheath

PVC or LSZH

Φ6.91 mm

Electrical & Mechanical Characteristics

Impedance

75±5 Ohm

Nominal capacitance

54 pF/m

Velocity of propagation

83%

Insulation resistance

>5000 Mohm.Km

Inner conductor resistance

21.7 Ohm/Km

Outer conductor resistance

24.1Ohm/Km

Operating temperature range

 -30 °C - +70 °C

Cable weight (approx.)

45 Kg/Km

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50

5

1.5

100

6.7

2

200

9.5

2.9

400

14.1

4.2

700

19.9

6

900

23.2

7

1000

24.8

7.5

1350

29.9

9

1750

35.1

10.5

2150

37.9

11.4

2500

39

11.7
